徐芬芬 上海市梅陇中学信息科技教师,学校3D创新实验室负责人,从事3D创新教学4年,参与开发3D打印校本课程,指导学生设计的3D打印作品多次获市、区级奖项。
课程背景
三维模型可以由二维模型转变而来,这是三维设计的重要建模思想,也是3D打印课程的重要内容。3D创意挂饰DIY课程通过讲授挂饰的建模过程,使学生掌握在三维设计软件中绘制草图,并通过拉伸命令将二维图形转化成立体,经过修饰和处理,最终打印作品。
教学目标
知识与技能 参照演示,操作草图绘制工具、拉伸工具和组合编辑命令;根据需求,制订设计方案,绘制挂饰的外观;操作打印机,将3D模型打印成实物作品。
过程与方法 通过小组合作,制订解决方案,并建模实现;通过交流展示,分享成果,提高表达能力。
情感态度与价值观 在“设计—实现—再设计”的过程中,养成科学研究的精神;提高用3D建模与打印技术解决生活中实际问题的意识。
教学重点与难点
教学重点 参照演示,操作草图绘制工具、拉伸工具和组合编辑命令。
教学难点 通过小组合作,制订解决方案,并实现建模。
教学过程
一、创设情境
师:我想亲手制作一个既特别又有科技含量的礼物——3D打印的挂饰(如图1)送给妈妈,表达我对她的祝愿。同学们想不想也设计一个3D挂饰,打印出来送给你在乎的他?
二、模仿制作
生活中的挂饰形态多样,在进行创新设计之前,请大家先模仿制作一个最为常见的挂饰——爱心挂饰。
在爱心挂饰的建模过程中,教师带领学生学习使用草图绘制工具绘制平面图形,并学习新的二维平面向三维立体转换的命令——拉伸,同时配合减运算来实现爱心的中空效果和挂饰的小孔。
(一)建模具体步骤
爱心挂饰范例的建模主要包含五个步骤,分别是绘制平面图形、拉伸成立体、减运算修饰、添加小孔和加运算组合。
1.绘制平面图
选择草图绘制中的圆弧工具,绘制两条相连的弧线,然后使用镜像工具,以中心线为参考线,复制另一半造型。(如图2)在图形绘制过程中,必须保证最终绘制的图形是闭合的,避免有缺口的图形和交叉的线。
2.拉伸成立体

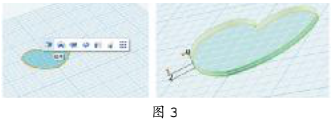

选中上一步绘制的爱心图形,在快捷菜单中选择拉伸工具,将爱心图形拉伸为立体,参考拉伸高度为2mm。(如图3)
3.减运算修饰

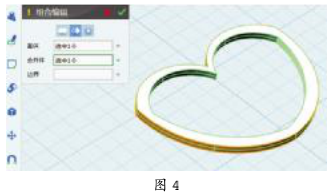

使用组合编辑中的减运算,为实心的挂饰主体添加中空效果,使得挂饰更加灵动、多样。在已建立的爱心上面,再绘制一个小一点的爱心形状;拉伸上一步绘制的爱心形状,拉伸高度参考值
为-10mm,使其穿透之前的爱心主体;使用组合编辑中的减运算,得到中空的爱心挂饰主体。(如图4)
4.添加小孔

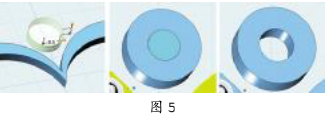

用同样的方法,建立挂饰的小孔:建立圆柱体,参考半径3.5mm,高度2mm;在圆柱体上方绘制圆形,参考半径1.5mm;对上一步绘制的圆形进行拉伸和减运算。(如图5)
5.加运算组合

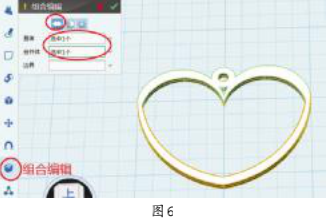

通过组合编辑中的加运算使得挂饰和小孔合为一体。(如图6)选择组合编辑,选择加运算,基体选择挂饰主体,合并体选择小孔。至此,爱心挂饰建模完成。
(二)切片打印
1.模型切片

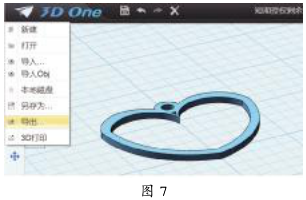

使用3D One软件设计出的三维模型文件名后缀为“.zl”,不可直接打印,在打印前需将其导出为stl格式的文件,然后导入Cura模型切片软件进行切片,再导出gcode格式文件,即可送至打印机进行打印。(如图7)
2.模型打印
调整好打印机平台并加热打印材料后,选择对应的gcode文件,即可进行打印。一般挂饰的打印需要5~10分钟,打印后根据需要对作品进行细节处理。如若打印失败,分析原因后重新打印或者返回修改模型再重新打印。
三、设计方案
(一)作品欣赏和分析
师:通过草图绘制、拉伸和减运算,我们制作了爱心挂饰,用同样的方法可以设计出不一样的挂饰作品,请大家欣赏其他班级的挂饰作品,谈谈这些作品如何实现。
注:通过分析其他挂饰的实现方法,引导学生认识到所学的建模方法可以设计形态多样的挂饰,促进学生迁移本课所学的建模知识,增强自主设计的信心和动力。
(二)设计方案

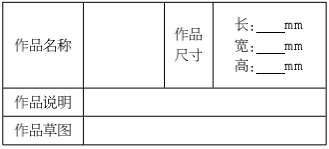

学生以两人为一组,共同设计创意挂饰,讨论作品的含义(创意)、外观、尺寸等问题并填写设计方案表格。
注:在学生填写设计方案的初期,教师对学生的设计方案不宜做过多的评价或者否定,让学生将自身意愿和创意自由地表达出来。
四、建模实现
挂饰的3D建模有两个关键步骤:用线条绘制挂饰的平面形状和通过拉伸命令将平面图形拉伸成立体。学生根据小组设计的创意挂饰草图,操作草图绘制、拉伸、减运算以及加运算等命令完成建模,实现创意。
教师提供学习资源和环境,学生通过探究、交流与合作依次解决内心疑问,实现设计方案。教师对遇到困难的小组提供个别指导。
五、作品打印
学生操作3D打印机,将3D模型打印成实物作品。打印好的作品在精细程度上可能有所差别,学生需要对作品进行打磨或者调整模型的某些部分重新打印,又或是需要调整打印机平台,等等。这是一个试错、纠错的反复循环的过程,如图8中的挂饰,小孔未打印完全,需要修改3D模型。
六、成果交流
成果交流是集中锻炼学生交流与表达能力的过程,成果交流时笔者建议学生展示以下内容:打印出来的挂饰,并进行创意说明;制作该挂饰的主要步骤;在活动中遇到的关键问题,以及自己是如何解决的;其他想自由表达的内容。在这个过程中,学生分享成功的喜悦,锻炼了交流与表达能力。
教学反思
通过这节课的学习,小创客们设计出了各式各样的挂饰作品,锻炼了他们的创新与设计能力。同时,学生在建模、打印、交流的过程中领会到一个成功的作品不可能一次性完成,而是需要不断地反思和改进,培养了学生的工程思维与设计思维。
