教学背景


新兴技术的兴起，使得我们的学习与生活发生了变革，培养学生的核心素养已经成为教育的重中之重，从“数字土著”转变为“数字公民”成为人才培育的重要目标。本案例以程小奔机器人为硬件载体，以mBlock5为软件支撑，采用软硬结合的方式，将编程创意变成学生可感受的实物。在了解莫尔斯电码编码规则及光、声可作为媒介传递信息的基础上，让学生亲历如何解决问题，通过建模与测试、分析与解释，发展学生的思维，培养学生的实践与创新能力。


教学目标

知识与技能 了解莫尔斯电码的编码规则以及SOS求救信号的编码；使用声音与灯光传递SOS求救信号；使用“或”运算实现多重条件判断；解释Python语句的作用。


过程与方法 通过借助机器人设备发送SOS求救信号，培养观察、探究等能力；有效运用“观察现象—发现问题—分析原因—尝试解决”的程序调试方法，解决实际问题。


情感态度与价值观 体验人机交互的过程，提升学习兴趣与创新思维；树立安全意识。

教学重难点

教学重点 使用声音与灯光传递SOS求救信号；使用“或”运算实现多重条件判断。

教学难点 解释Python语句的作用；算法优化。

教学过程


一、情境导入

教师播放灾难发生时人类不同求救方法的视频，以及泰坦尼克号即将沉没时使用电报机发送莫尔斯电码的片段，帮助学生了解“SOS”是世界通用的莫尔斯电码求救信号，除了使用电报机发送，紧急情况下手电筒、反光镜、烟、火、大件物品的摆放等都能成为传递SOS信号的手段，了解SOS信号发送规则对自救和他救都有重要的意义。本课请学生为普通人群设计一个智能求救器，在危难时刻可以快速发送SOS信号，以获得救助。


二、获取新知


教师组织学生学习莫尔斯电码的基本编码规则和SOS求救信号的编码，并讨论分析借助设备可以实现哪些方式的SOS信号传递。


1.编码、莫尔斯电码及SOS求救信号编码


编码是信息从一种形式或格式转换为另一种形式的过程，是一种用来在机器和人之间传递信息的方式。莫尔斯电码是一种使用“点”和“划”的组合来表示字母和符号的编码（如图1），每一个字母和数字都有自己特定的组合。“划”一般是三个“点”的长度；同一字符内“点”“划”之间的间隔是一个“点”的长度；字符之间的间隔是三个“点”的长度；单词之间的间隔是七个“点”的长度。

按照编码表我们可知，SOS是三“点”三“划”三“点”，再结合字符与单词之间的间隔要求，应该为·*·*·***——*——*——***·*·*·（其中一个*表示一个“点”的长度），与下一个单词之间还需间隔七个“点”的长度。用声音表示就是“嘀嘀嘀”“嗒嗒嗒”“嘀嘀嘀”，用灯光表示就是三短三长三短。


2.SOS信号传递的方式

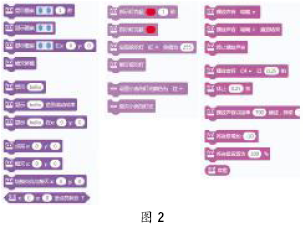

mBlock5软件中包含多个模块，可以利用“显示”“灯光”“播放”模块（如图2）中的相应指令，利用声音与光为媒介，帮助实现SOS信号传递。

三、探究实验

基于对SOS求救信号的编码分析，教师组织学生进行建模，在mBlock5软件中编写程序并上传到设备，通过测试对程序进行调试和优化。

1．需求分析


设备初始状态为静音；设备触发后，按照编码规则播放SOS求救信号的声音；设备的触发可以先考虑用按钮控制，如按下按钮A就开始播放SOS求救信号声音。

2．程序设计

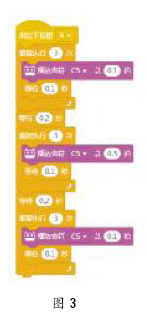

SOS信号是非常有规律的，不论是“点”还是“划”都是重复3次，所以可以用“控制”模块下的“重复执行……次”来分别实现，但由于S、O、S字符之间的间隔长度与同一字符内的间隔长度不同，所以还需要按照情况单独添加“等待……秒”指令来解决（如图3）。

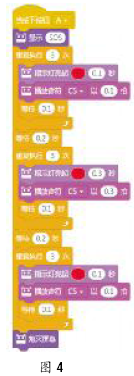

设备触发后，除了用声音传递SOS求救信号，也可以考虑配合其他的方式传递，比如屏幕显示与指示灯闪烁等（如图4）。

要实现SOS求救信号的多次发送，可以继续使用“重复执行……次”指令，但是需要添加“等待……秒”指令来解决单词与单词间的间隔问题。


四、程序完善


学生在观察现象、发现问题的基础上，针对触发求救器的条件进行讨论与分析，逐步完善程序编写，在实践过程中加深对人机交互解决问题的理解。


考虑到求救器是在紧急情况下使用的，所以除了使用按钮去触发，可以考虑其他触发方式以便于用户使用，比如设备被摇晃或者设备的放置状态发生改变等。对触发条件的判断需要使用“控制”模块中的“如果……那么”指令实现，而多条件的判断既可以使用多个“如果……那么”指令，也可以应用“运算”模块中的“或”运算指令来实现（如图5）。

五、Python代码学习


借助mBlock5软件的代码转换功能，将模块代码转换为Python代码，教师组织学生在解释Python代码作用的基础上，了解基本的Python语句格式。基于模块代码，学生可以识别出“重复执行”“重复执行3次”“如果……那么”等在Python中不同的语句格式，通过修改模块中的部分参数，对两种代码的对应关系有更为清晰的了解。


# generated by mBlock5 for codey & rocky
# codes make you happy
import codey, event
@event.start
def on_start():
    while True:
        if codey.motion_sensor.is_shaked() or codey.motion_sensor.is_ears_down() or codey.motion_sensor.is_ears_up() or codey.motion_sensor.is_tilted_right() or codey.motion_sensor.is_tilted_left():
            for count4 in range(3):
                codey.display.show('SOS', wait = False)
                for count in range(3):
                    codey.led.show(255, 0, 0)
                    codey.speaker.play_note(72, 0.1)
                    time.sleep(0.1)
                    codey.led.off()
                time.sleep(0.2)
                for count2 in range(3):
                    codey.led.show(255, 0, 0)
                    codey.speaker.play_note(72, 0.3)
                    time.sleep(0.1)
                    codey.led.off()
                time.sleep(0.2)
                for count3 in range(3):
                    codey.led.show(255, 0, 0)
                    codey.speaker.play_note(72, 0.1)
                    time.sleep(0.1)
                    codey.led.off()
                time.sleep(0.6)
            codey.display.clear()


六、思维拓展


教师与学生共同探讨求救器设计的其他思路，引导学生思考作品的完善和创新，还可提出拓展要求供学生挑战，比如设计制作莫尔斯电码发报机，小组之间进行密码编写与破译，等等。

教学反思


无线电通信技术发达，导致现代船舶与航天器越来越少使用莫尔斯电码通信，但是利用灯光、声音等方式发送SOS求救信号仍是学生该掌握的安全知识。整个作品设计让学生经历了发现问题、分析原因、解决问题的过程，感受了工程设计的迭代过程，锻炼了实践能力，培养了计算思维。
