教学目标


知识与技能 1.了解什么是液压传动。2.知道简单机械种类。


过程与方法 1.体验设计、制作（建模、创意搭建）机械手。2.在交流合作中提升发现问题、解决问题的能力和协作沟通能力。


情感态度与价值观 在设计、制作和分享的过程中，学会自主创新，能解决生活中的实际问题。

教学重点与难点


教学重点 了解液压传动。

教学难点 组装搭建机械手。

教学准备


针筒，导管，3DOne软件，3D打印机。


教学过程


一、课程导入


教师播放机械手视频。


师：机械是不是很帅？它的功能也很多，这节课我们来制作一个简单的机械手。


二、师生讨论，思考探究


机械手是一种能模仿人手和臂的某些动作功能，用以按固定程序抓取、搬运物件或操作工具的自动操作装置。特点是可以通过编程来完成各种预期的作业，构造和性能上兼有人手和机械手机器各自的优点。


机械手是最早出现的工业机器人，也是最早出现的现代机器人。它可代替人的繁重劳动以实现生产的机械化和自动化，能在有害环境下操作以保护人身安全，因而广泛应用于机械制造、冶金、电子、轻工和原子能等行业。


机械手的机械结构由气缸（针筒）、气爪和连接件组成，可按预定轨迹运动，实现对工件的抓取、搬运和卸载。气动部分的设计主要是选择合适的控制阀，设计合理的气动控制回路，通过控制和调节各个气缸压缩空气的压力、流量和方向来使气动执行机构获得必要的力、动作速度并且改变运动方向，并按规定的程序工作。


气动技术，全称气压传动与控制技术，是以空气压缩机为动力源、以压缩空气为工作介质，进行能量传递和信息传递的工程技术。气动技术是生产过程自动化和机械化的最有效手段之一，具有高速高效、清洁安全、低成本、易维护等优点，被广泛应用于轻工机械领域中，在食品包装及生产过程中也正在发挥越来越重要的作用。


三、教师介绍机械手历史


机械手配件最先从美国开始研制。1954年美国戴沃尔最早提出了工业机器人的概念，并申请了专利。该专利的要点是借助伺服技术控制机器人的关节，利用人手对机器人进行动作示教，机器人能实现动作的记录和再现。1958年美国联合控制公司研制出第一台机械手铆接机器人。作为机器人产品，最早的实用机型（示教再现）是1962年美国AMF公司推出的“VERSTRAN”和UNIMATION公司推出的“UNIMATE”。


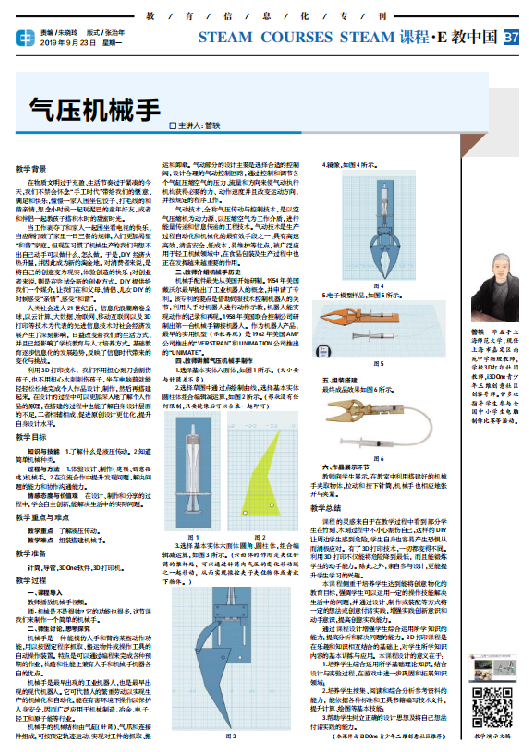

四、教师讲解气压机械手制作

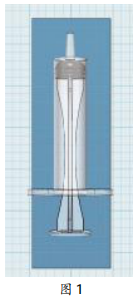

1.选择基本实体六面体，如图1所示。（大小要与针筒差不多）

2.选择草图中通过点绘制曲线，选择基本实体圆柱体组合编辑减运算，如图2所示。（形状没有任何限制，只要镜像后可以合在一起即可）

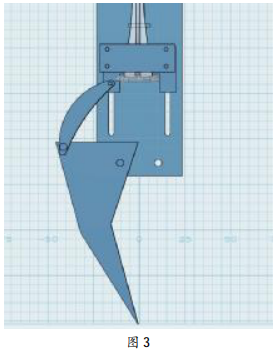

3.选择基本实体六面体圆角、圆柱体，组合编辑减运算，如图3所示。（六面体的作用是夹住针筒的推杆处，可以通过针筒内气压的变化移动随之一起移动，从而实现操控夹子夹住物体或者放下物体。）

4．镜像，如图4所示。

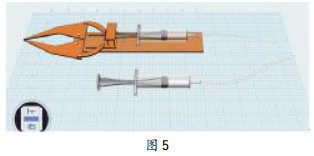

5.电子模型样品，如图5所示。

五、组装搭建


最终成品效果如图6所示。

六、作品展示环节


教师向学生展示，在教室中利用搭建好的机械手夹取物体，拉动和按下针筒，机械手也相应地张开与夹紧。


教学总结


课程的灵感来自于在教学过程中看到部分学生在竹刻、木刻过程中不小心割伤自己，这样的DIY让周边学生感到危险，学生自身也容易产生恐惧从而消极应对。有了3D打印技术，一切都变得不同。利用3D打印不仅能将危险降到最低，而且能锻炼学生的动手能力。除此之外，亲自参与设计，更能提升学生学习的兴趣。


本课程侧重于培养学生达到能将创意物化的教育目标，强调学生可以运用一定的操作技能解决生活中的问题，并通过设计、制作或装配等方式将一定的想法或创意付诸实践，增强实践创新意识和动手意识，提高创意实践能力。


通过课程设计增强学生综合运用所学知识的能力，提高分析和解决问题的能力。3D打印课程是在乐趣和知识相互结合的基础上，对学生所学知识内容的基本训练与应用。本课程设计的意义在于：


1.培养学生综合运用所学基础理论知识，结合设计与实验过程，在游戏中进一步巩固和拓展知识领域；

2．培养学生搜集、阅读和综合分析参考资料的能力，能依据各种标准和工具书籍编写技术文件，提升计算、绘图等基本技能；

3．帮助学生树立正确的设计思想及将自己想法付诸实践的能力。
