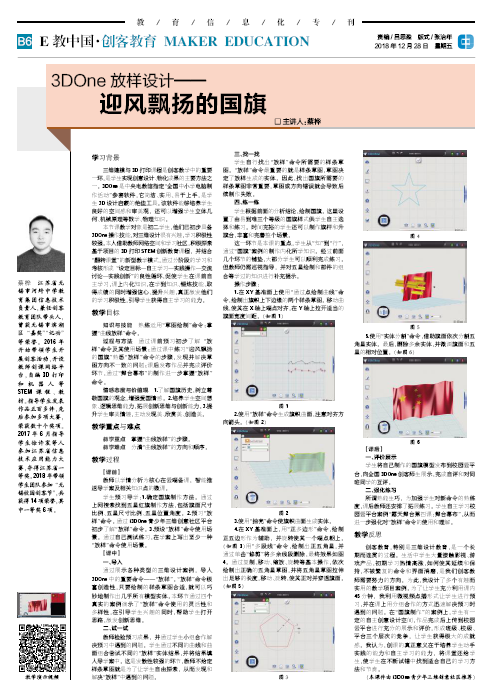

3DOne放样设计——迎风飘扬的国旗 |
来源:本站原创 作者:主讲人:蔡桦 发布日期:2018-12-28 15:21:14 |
蔡桦 江苏省无锡市河埒中学教育集团信息技术负责人,兼任创客教育团队带头人,曾获无锡市滨湖区“嘉奖”“记功”等荣誉。2016年开始带领学生开展创客活动,开设教师创课网络平台,自编3D打印和机器人等STEM课程、教材。指导学生发表作品五百多件,先后参加多项大赛,荣获数十个奖项。 2017年6月指导学生徐许宸等人参加江苏省信息技术应用能力大赛,夺得江苏省一等奖。2018年带领学生团队参加“无锡校园创客节”,共获得14项荣誉,其中一等奖6项。 学习背景 三维建模与3D打印课程是创客教学中的重要一环,是学生实现创意设计、物化成果的主要方法之一。3DOne是中央电教馆指定“全国中小学电脑制作活动”参赛软件,它简洁、实用、易于上手,是学生3D设计启蒙的绝佳工具。该软件能够培养学生良好的空间感和审美观,还可以增强学生立体几何、机械原理等数学、物理知识。 本节课教学对象是初二学生,他们已初步具备3DOne操作技能,对三维设计很有兴趣,学习积极性较强。本人借助教师网络空间和学习社区,积极探索基于项目的3D打印STEM创新教育课程,并结合“翻转课堂”的新型教学模式,通过分阶段的学习和考核形成“设定目标—自主学习—实践操作—交流讨论—实践创新”的良性循环,促使学生在课前自主学习,课上内化知识,在学到知识、锻炼技能、取得成绩的同时增强信心、提升兴趣,真正激发他们的学习积极性,引导学生获得自主学习的能力。 教学目标 知识与技能 熟练运用“草图绘制”命令;掌握“曲线放样”命令。 过程与方法 通过课前预习初步了解“放样”命令及其使用场景;通过课中练习“迎风飘扬的国旗”熟悉“放样”命令的步骤,发现并解决草图方向不一致的问题;课后发布作品并完成评价环节,通过“舞台幕布”的制作进一步掌握“放样”命令。 情感态度与价值观 1.了解国旗历史,树立尊敬国旗的观念,增强爱国情感。2.培养学生空间想象、逻辑思维能力,拓展创新思维与创新能力。3.提升学生审美情趣,主动发现美、欣赏美、创造美。 教学重点与难点 教学重点 掌握“曲线放样”的步骤。 教学难点 分清“曲线放样”的方向和顺序。 教学过程 【课前】 教师以学情分析为核心在云端备课,智能推送导学案及相关知识点的微课。 学生预习导学:1.确定国旗制作方法。通过上网搜索找到五星红旗制作方法,包括旗面尺寸比例、五星尺寸比例、五星位置角度。2.预习“放样”命令。通过i3DOne青少年三维创意社区平台初步了解“放样”命令。3.预设“放样”命令使用场景。通过自己测试练习,在学案上写出至少一种“放样”命令使用场景。 【课中】 一、导入 通过展示各种类型的三维设计案例,导入3DOne中的重要命令——“放样”。“放样”命令极富创造性,只要绘制的样条草图合适,就可以巧妙地制作出几乎所有模型实体。本环节通过四个真实的案例演示了“放样”命令使用的灵活性和多样性,在引导学生兴趣的同时,帮助学生打开思路,激发创新思维。
教师检验预习成果,并通过学生小组合作解决预习中遇到的问题。学生通过不同的曲线和曲面组合尝试不同的“放样”实体结果,并将结果填入导学案中。这是发散性较强的环节,教师不给定样条草图就是为了让学生自由探索,从而发现和解决“放样”中遇到的问题。 三、找一找 学生自行找出“放样”命令所需要的样条草图。“放样”命令最重要的就是样条草图,草图决定了放样生成的实体。因此,找出国旗所需要的样条草图非常重要,草图或方向错误就会导致后续制作失败。 四、练一练 学生根据前面的分析结论,绘制国旗。这里设置了由易到难三个等级的国旗样式供学生自主选择和练习。时间充裕的学生还可以制作旗杆和升旗台,丰富和完善整个场景。

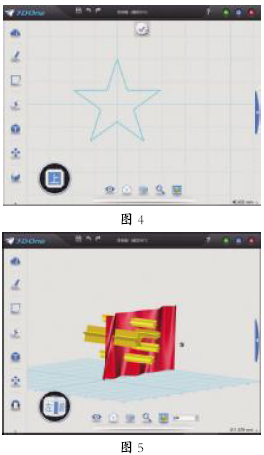

操作步骤: 1.在XY基准面上使用“通过点绘制曲线”命令,绘制出旗帜上下边缘的两个样条草图。移动曲线,使其在X轴上端点对齐,在Y轴上拉开适当的旗面宽度间距。(如图1) 2.使用“放样”命令生成旗帜曲面,注意对齐方向箭头。(如图2) 3.使用“抽壳”命令使旗帜曲面生成实体。 4.在XY基准面上,用“正多边形”命令,绘制正五边形作为辅助,并旋转使其一个端点朝上。(如图3)用“多段线”命令,绘制出正五角星,并通过单击“修剪”将多余线段删除,最终效果如图4。通过复制、移动、缩放、旋转等基本操作,依次绘制出正确的五角星草图,并将五角星草图拉伸出足够的长度,移动、旋转,使其正对并穿透旗面。(如图5) 5.使用“实体分割”命令,借助旗面依次分割五角星实体。最后,删除多余实体,并微调旗面和五星的相对位置。(如图6) 【课后】 一、评价展示
二、强化练习 所谓熟能生巧,为加强学生对新命令的熟练度,课后教师还安排了拓展练习。学生自主学习校园云平台案例“露天舞台第四课:舞台幕布”,从而进一步强化对“放样”命令的使用和理解。
创客教育,特别是三维设计教育,是一个长期而连贯的过程。生活中学生大量接触影视、游戏产品,初期学习热情高涨,如何使其延续和保持,不被繁复的命令和界面消磨,是我们创客教师需要努力的方向。为此,我设计了多个有趣而实用的教学项目案例。为了让学生充分利用课内45分钟,我利用微视频点播形式让学生进行预习,并在课上用分组合作的方式迅速解决预习时遇到的问题。在“国旗制作”的案例上,学生有一定的自主创意设计空间,作品完成后上传到校园云平台进行充分的展示和评价,形成班级、校级、平台三个层次的竞争,让学生获得极大的成就感。我认为,创课的真正意义在于培养学生动手实践的能力和自主学习的能力,将课堂还给学生,使学生在不断试错中找到适合自己的学习方法和节奏。 (本课件由i3DOne青少年三维创意社区推荐) |
