学习背景

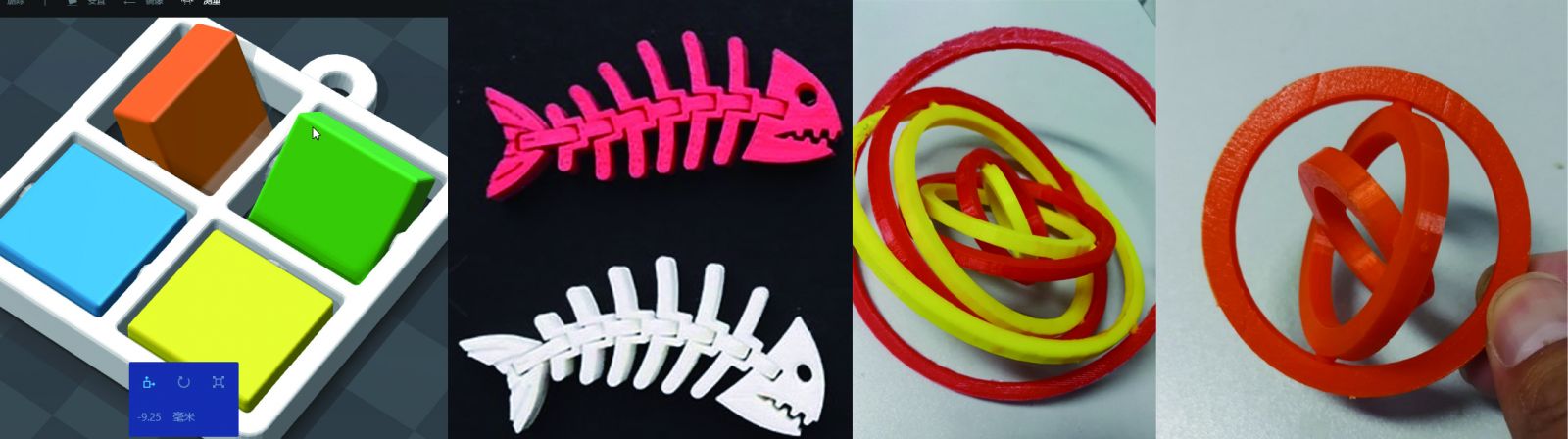

使用3D打印机,可以打印出具有活动关节的模型。齿轮、车轮等结构均可以一次打印成型(如图)。我们这次将使用3dMax软件的超级布尔命令,制作一个能活动的同心圆模型。
教学目标
知识与技能:区分三维模型的“并集”和“差集”的作用;使用超级布尔命令制作模型;能够独立操作新建“管状物”“圆锥体”等基本图形任务,并修改相关参数;参照教师演示,完成“移动对称轴”“镜像”操作。
过程与方法:经历观察活动关节实体模型,推测活动关节模型制作要点。
情感态度与价值观:在制作的过程中,养成严谨操作的习惯。
教学重点与难点
教学重点:使用超级布尔命令制作模型。
教学难点:通过“移动”“移动对称轴”“镜像”“相对移动”等操作准确定位模型。
教学准备
本课将制作过程录制成两段微视频。
微视频一:《用3dMax制作活动关节模型1——建立基本图形》,介绍基本图形的建立,并如何将其放到正确的位置。
微视频二:《用3dMax制作活动关节模型2——布尔运算》,介绍如何运用布尔运算将这些模型组合起来。
教学过程
1.观察3D打印制作的活动模型,了解本课需要制作的内容
很多人也许想不到,3D打印能直接打印出可以活动的模型,这节课我们就尝试制作一个。
教师事先打印若干这样的模型,让学生把玩一下。学生可以借此对本课制作的模型有一个感性认识,并对此产生兴趣。
2.学习“布尔运算”,掌握“并集”与“交集”操作的使用
从二维图形的布尔运算开始学习,引申到三维模型。掌握三维模型的“并集”与“交集”的用途。
教师可以通过选择题,检验学生对此知识的掌握程度。
3.制作基本形状,熟练操作新建基本图形和修改参数
此阶段,我们先制作3个圆环(管状物)和一个圆锥体,并让这些图形对齐到合适位置。
4.制作剩下的七个圆锥体,学习使用“移动对称轴”“镜像”“相对移动”等操作
新建圆锥体虽然很简单,但是把它放在需要的位置并不简单。通过“移动对称轴”“镜像”“相对移动”等操作可以快速方便地定位,减少误差。但是对操作者的空间想象能力有一定的要求。
5.用布尔运算将基本图形合并起来
学生此前学习过布尔运算,本次使用只需注意正确选择“并集”和“差集”。
6.学生自由创作
教师提供一些修改建议,让学生借此制作出属于自己的模型。制作的模型可以有多个同心圆的活动关节、车轮模型等。
案例详解
一、制作3个圆环(管状物)
1.制作一个管状物

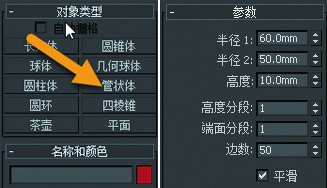

打开3dMax软件,选择“创建”—“几何体”—“管状体”,在顶视图绘制一个管状物,修改参数依次为:60mm、50mm、10mm,边数改为50,让作品更精致。(如图1)
图1
2.制作第二、第三个管状物
用复制粘贴的方法克隆管状物,注意在克隆功能框选项中选择“复制”。(如图2)半径分别改为(47,37)和(34,24)。
图2
3.将3个圆环置于坐标原点
全选3个圆环,选择移动工具,在数据框直接输入x、y为“0”。需要注意的是此时需要保证是“绝对模式变换输入”(如图3)。
图3
二、制作一个圆锥体(可以参看视频1)
接下来,我们要在“前视图”界面制作一个圆锥体。

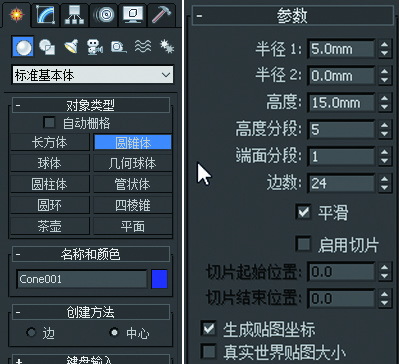

1.选择“创建”—“几何体”—“圆锥体”,在前视图绘制一个圆锥体,修改参数依次为:5mm、0mm、15mm(如图4)。
图4
2.在顶视图界面中,选中圆锥体,选择外圈采用对齐操作。对齐参数为“x、z、中心对齐中心”。

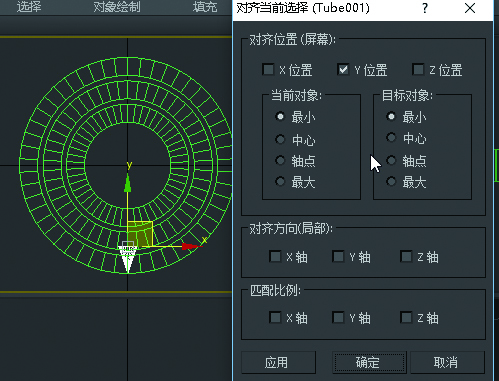

3.在顶视图界面中,选中圆锥体,选择对齐操作,选择外圈。对齐参数为“位置y、当前最小目标最小”。(如图5)
图5
三、制作剩余的七个圆锥体(可以参看视频1)
七个圆锥体,也可以像第一个一样制作,但是耗时太长。我们尝试用“镜像”“旋转”等方法来制作。

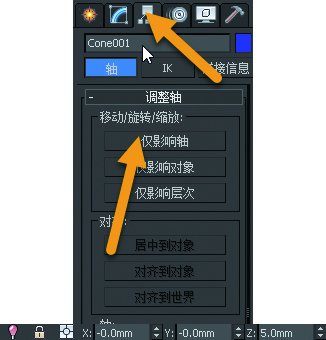

1.更改圆锥体1的对称轴。选中圆锥体1,选择“层次”—“仅影响轴”,将“轴”移动到坐标原点。(如图6)
图6

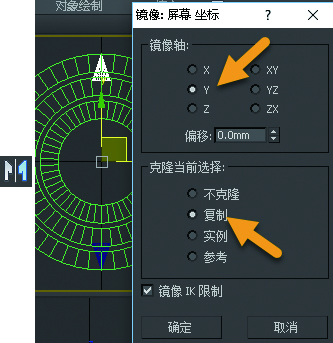

2.用“镜像”方式制作圆锥体2。选中圆锥体1,选择“镜像”—镜像轴Y的复制方式。(如图7)
3.同样的方法复制出圆锥体3、4,并旋转90°。使用角度捕捉或直接手动输入度数。(如图8)
4.将圆锥体3、4向内移动13mm。
5.复制出圆锥体5、6、7、8,并向内移动2mm。
图7
图8
四、用布尔运算合并图形(可以参考视频2)

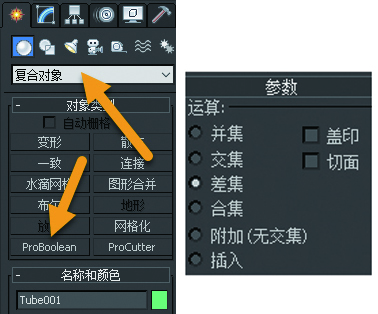

1.最外圈用布尔运算的“差集”挖去两个圆锥体。
2.最内圈用布尔运算的“并集”加上两个圆锥体。(如图9)
3.中间圆环既需要用“并集”,也需要用“差集”。
图9
五、容易出现的问题
1.这个模型制作难度并不大,但是需要特别细心,注意尺寸、位置,以及x、y、z轴。
2.移动时,直接输入坐标需要特别注意当前坐标是绝对坐标还是相对坐标。
3.如果被选择对象重叠在一起不容易选中,可以使用“按名称选择”。
建立基本图形过程视频
布尔运算过程视频
